电气传动系统

概述

彩涂板生产线电气控制设备主要包括：自动化控制系统、交流传动系统、交流变频传动系统、交流电机控制中心、操作系统及检测元件、二次仪表等。

整个生产线设有总控系统，其核心是一台工业PC机，通过它与线体控制系统通讯。

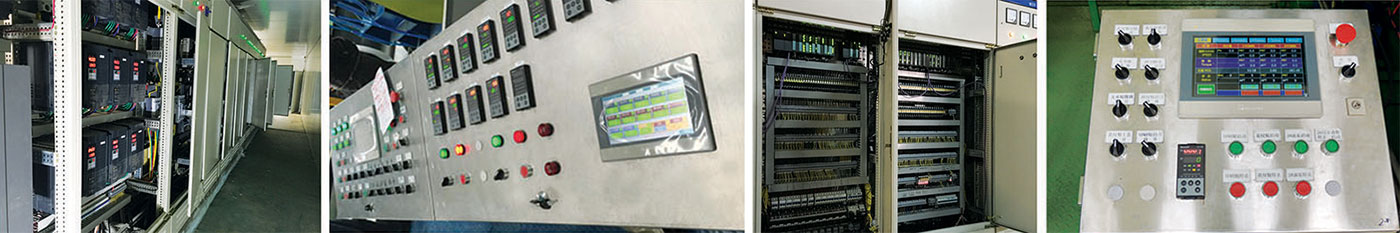

整个控制系统采用PLC控制，通过总线带有远程模块，各模块的控制柜放到相对应控制设备旁边，同时与控制柜相对应设有人工操作台。在入口段、拉矫机段、出口段设有触摸屏操作面板，并通过总线与PLC通讯，通过它可以对相应模块下的每一负载进行运行状态控制和运行参数调整，同时可以显示该负载的运行状态，进行控制和监视。操作面板可以接收操作人员的操作命令和设定参数,将命令传给PLC CPU，也可以接收PLC信号，显示设备当前状态和系统参数。远程I/O模块负责采集生产线检测信号，并控制生产线执行元件。

在全线设有多处急停按钮，适当设置提示和报警装置，易于处理紧急事故，保证设备和操作人员的**。在全线布置检测装置、控制装置。检测装置分为纠偏、对中、速度检测、温度检测等。

操作及监控系统列举主要功能如下:

1、原料表参数的输入、存储和修改

2、彩涂过程各设备状态的显示、电气参数的设定和显示

3、人机操作界面采用触摸屏或是计算机WINCC

4、炉内张力自动控制、调整

5、全线速度、张力及其他工艺参数的设定和显示

6、电气设备的操作及显示

7、故障报警、排除、帮助及记录系统可采用西门子系统、安川系统及西门子安川混合系统。
