概述

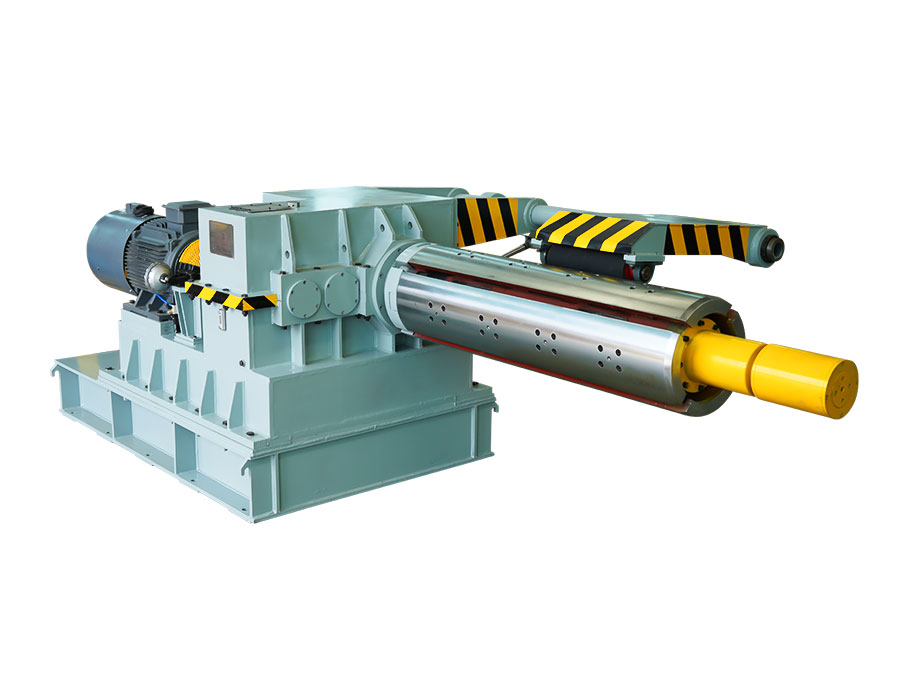

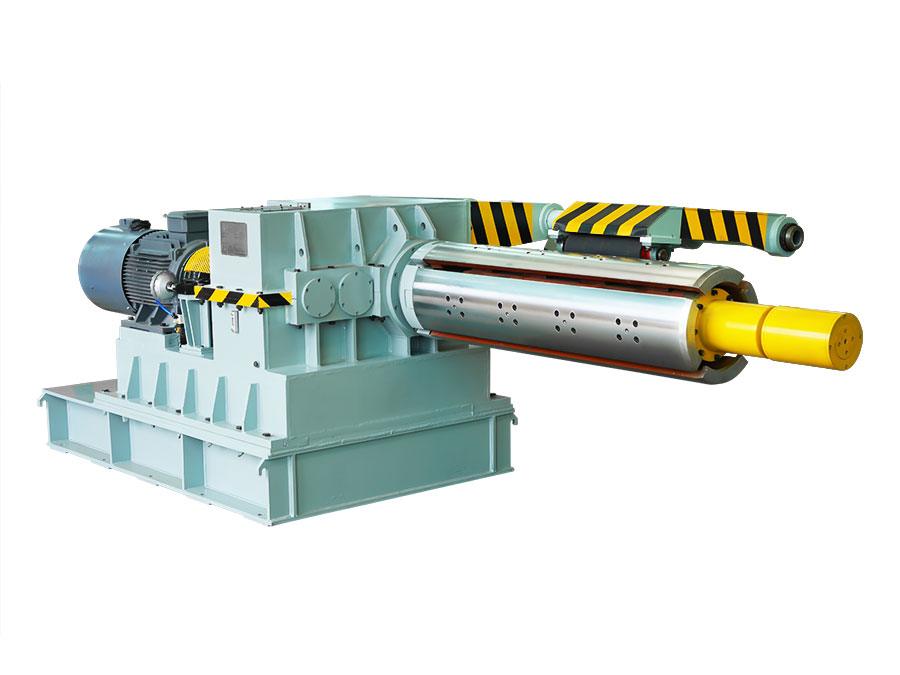

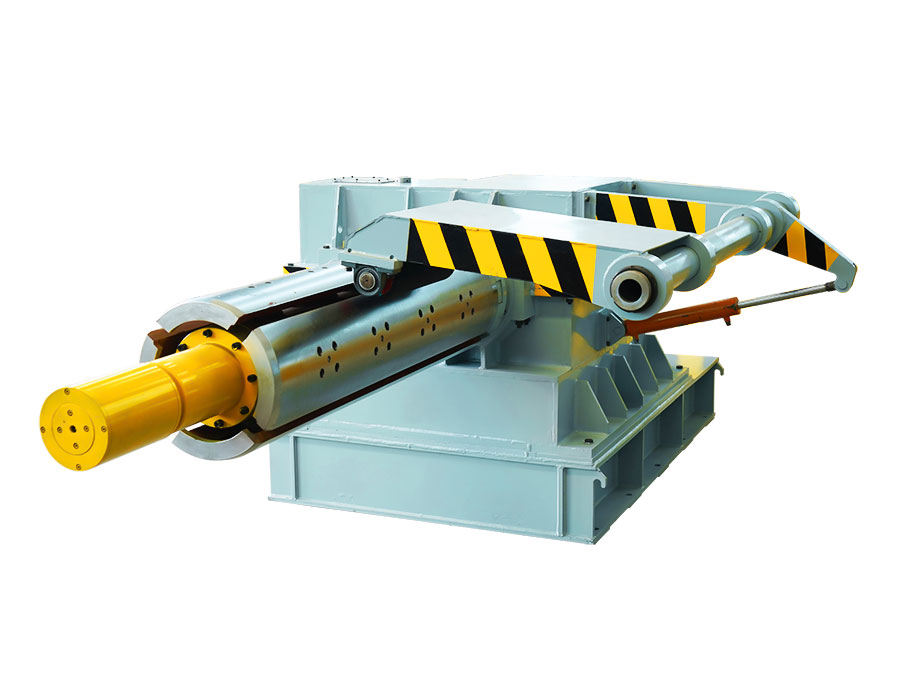

将钢卷穿入开卷机芯轴,同时芯轴张开将钢卷涨紧固定。开卷机芯轴通过交流变频电机驱动旋转,使钢板保持所需的一定反张力。开卷机芯轴为悬臂式,链条或标准减速机传动。
齿轮箱底座由重型钢板制成。
芯轴头部有4块可涨缩的活瓣,由芯轴尾部的旋转液压缸来控制活瓣的张开和缩回。
芯轴内有4块青铜做成的主滑块。
带有橡胶套的芯轴张开后直径高达:508mm或610mm。
技术参数
| 钢卷外径 | 高达Φ500mm |
| 钢卷内径 | 小至Φ508 |
| 钢卷宽度 | 800-1250mm |
| 钢卷重量高达 | 15～25吨 |
| 机架和底座 | 焊接低碳钢 |
| 芯轴和拉杆 | 40Cr |
| 活瓣 | 铸钢 |
| 主滑块 | 铸铝黄铜 |
| 芯轴收缩尺寸 | 直径450mm |
| 芯轴张开尺寸 | 直径508mm |
| 橡胶套 | 厚度51mm |
| 芯轴涨缩执行器 | 1个旋转液压缸 |
