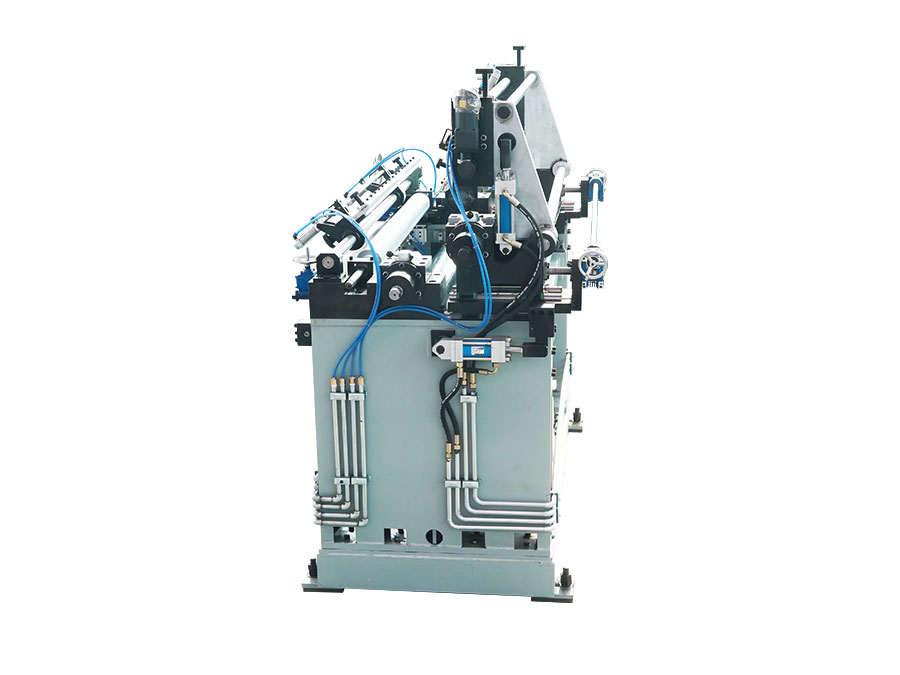

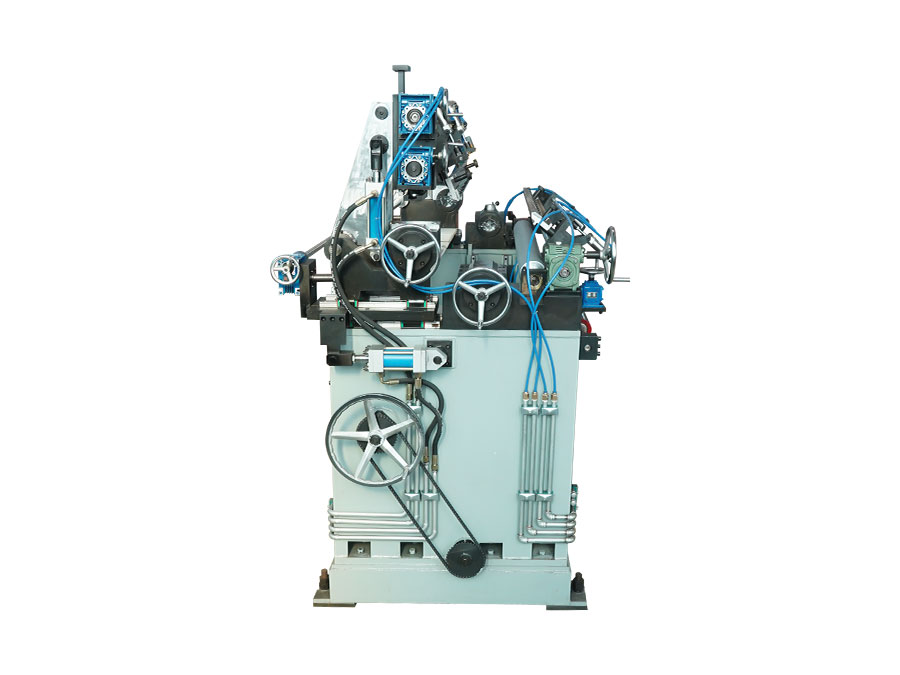

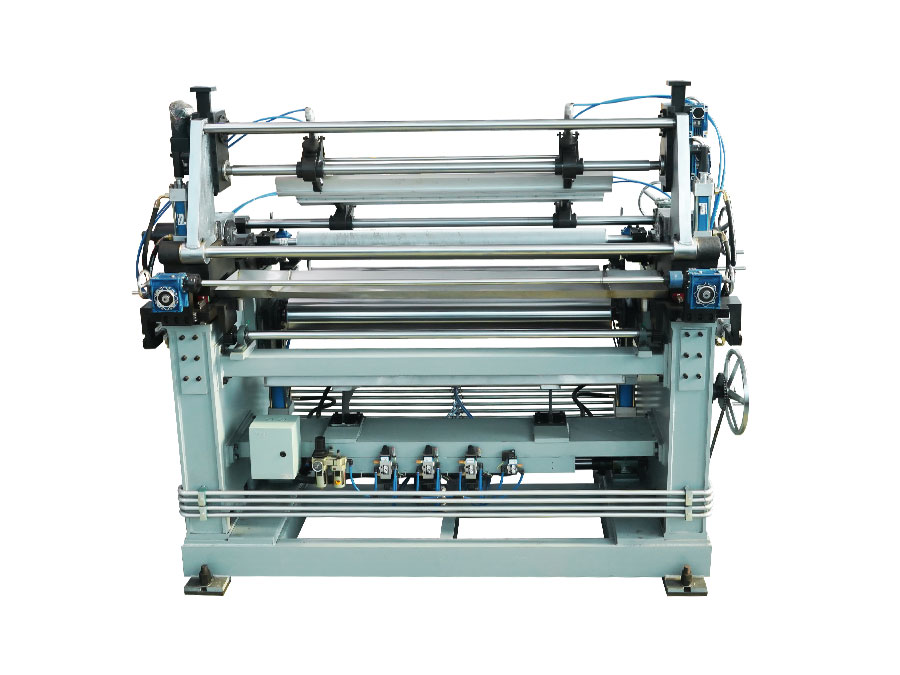

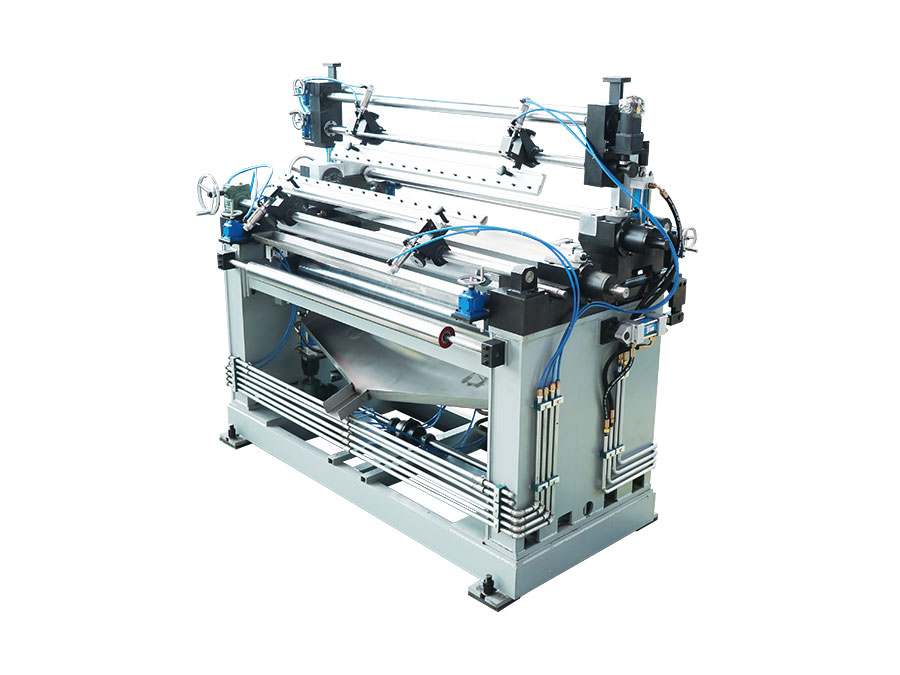

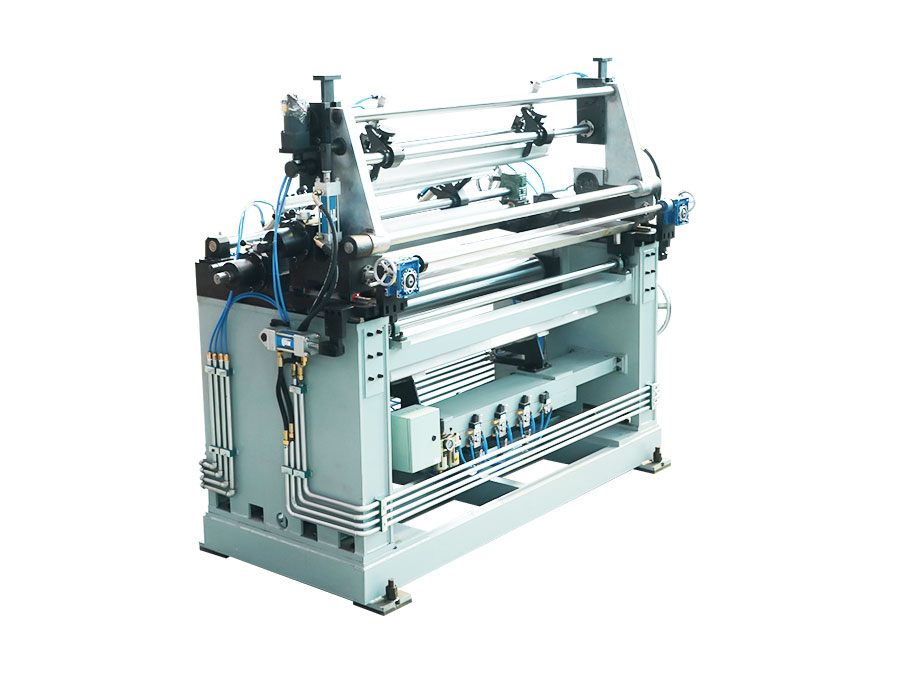

印花机-单机设备-潍坊精翔机电设备有限公司

概述

本套设备是在钢带预涂层表面上进行1-3层或多色印刷的设备，设计速度单色Max100米/分钟（双色及三色Max60米/分钟），设计年产能约8万吨，年作业计划时间6000小时。

材料种类：热镀锌钢带、电镀锌钢带、铝带等。

力学性能：屈服强度<35KG/mm²；抗拉强度<45KG/mm²

钢带厚度：0.2-1.5mm

钢带宽度：800-1250mm

钢带波浪：6m长度内波幅高达18mm

钢带平整度：<5mm/1000mm

设备构成：印刷机（主机）、烘干装置、过渡托辊、电器控制、伺服纠偏系统

机械设备规范：印刷主机（3台）、花纹辊单元、印刷辊单元、支撑辊单元、刮刀组件单元、机械调整单元、机架单元

烘干装置：天然气加热式烘箱共计三个或多个烘箱

技术参数

形式	凹版转印
油墨干膜厚度	1～3μm
花纹辊	一个Φ300±50mm*1500mm		（根据不同花纹设计花纹辊直径）
	材质：钢基镀铬		辊转换：速换式轴承座（方便更换）
	驱动：液压缸（导轨）
涂敷转印辊	一个Φ300±50mm*1500mm		聚氨酯包胶材质
	辊转换：速换式轴承座（方便更换）		驱动：伺服电机
支撑辊	一个Φ250*1520mm	材质：钢基镀铬		驱动：气缸（导轨）
清洗辊	一个Φ120*1520mm	材质：钢质（带网眼）		操作：手动
测速辊	一个Φ300*1500mm	材质：钢基镀铬		驱动：伺服电机
主驱动	气缸
工艺速度	60m/min（设计基准规格为0.5mm1000mm60m/min）
套印**	标准±0.2mm（根据生产线而定）
公辅能源	电、压缩气体、天然气（或其他能源）、信号源
印刷工艺	本设备采用凹版转印方式，将雕花辊上的花纹转印至印刷胶辊上，印刷胶辊再将花纹转印至钢带预涂层表面上。印刷后经干燥进入下一工序。
