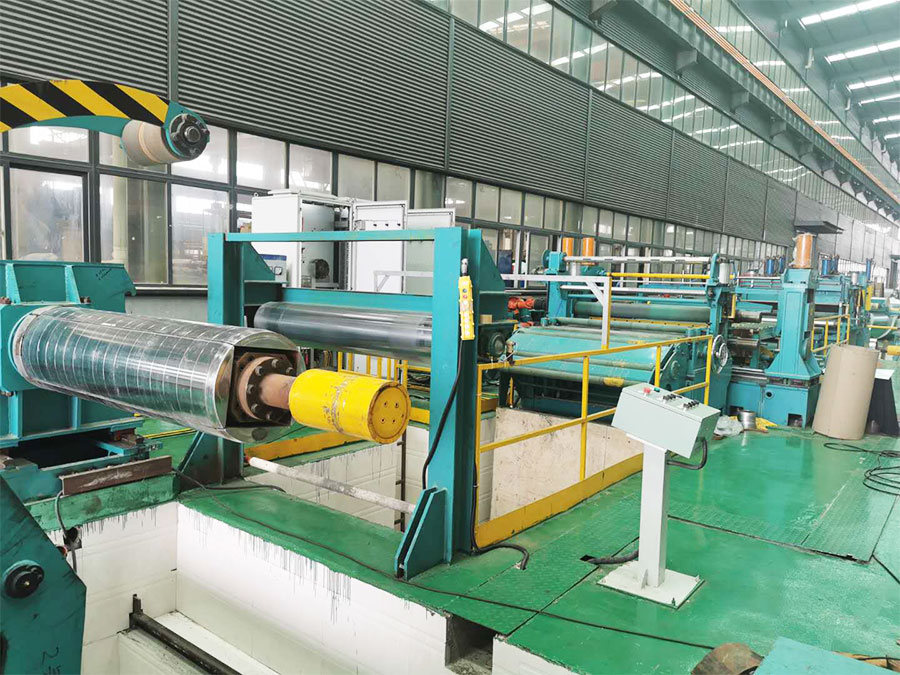

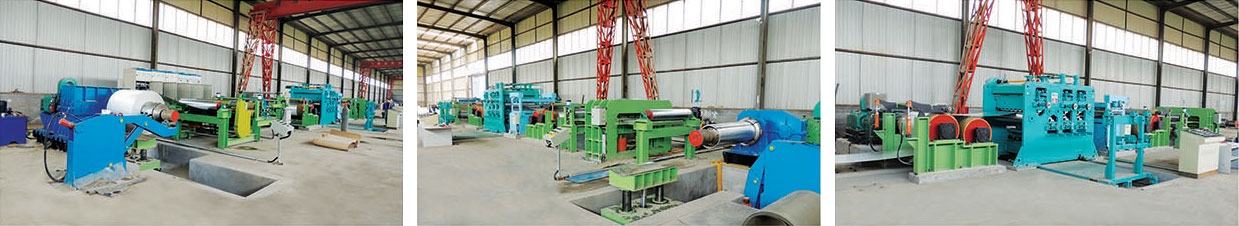

拉矫机组工艺流程
冷轧原板卷经平整机平整后，由天车吊运至开卷机前的鞍座上。钢卷定位在开卷机卷筒之后 ，外支撑升起、开卷机卷筒开始张开，撑紧钢卷内径，同时压辊压紧钢卷。然后，开卷机的卷筒和压辊开始转动，带钢头部通过穿带台送入夹送辊。切头后的带钢，送至C型窄塔接焊机与前一卷带钢的带尾焊接。
焊接完成之后，机组开始运行，带钢以机组正常生产速度经过1#张力辊进入拉矫机。拉伸弯曲矫直机为两弯两矫形式，在拉矫机的出入口处分别配置了一套4辊张力辊，使带钢以一定的张力进入到矫直机。带钢通过拉伸弯曲矫直机后，进入双辊纠偏装置，使带钢进行时对中。此过程段称为工艺段。
带钢离开双辊纠偏装置后经水平检查台，进行带钢表面检查，然后经过切边圆盘剪切边，废边通过废边卷取机卷取，切边后的带钢经压毛刺辊压毛刺后进入静电涂油机涂油，进入出口剪，通过转向夹送辊进入卷取机。此段称为出口段。
拉矫线设备技术性能
拉矫线生产的带卷材质有Q195F、SPCC、08F、Q215、Q195LD、16MN、SPCD等低碳钢。
带材的机械性能
| 厚度 | >0.15mm |
| 宽度 | <1000mm |
| 带卷外型尺寸 | Φ900—Φ1800mm |
| 卷重 | <20吨 |
拉矫线的部分技术参数
| 机组线速度 | >0.15mm | 卷取张力 | 30-240m/min |
| 穿带速度 | <1000mm | 延伸率 | 30m/min |
| 开卷张力 | Φ900—Φ1800mm | 机组年产量 | 10KN |
技术参数
带材的机械性能
| 厚度 | >0.15mm |
| 宽度 | <1000mm |
| 带卷外型尺寸 | Φ900—Φ1800mm |
| 卷重 | <20吨 |
拉矫线的部分技术参数
| 机组线速度 | >0.15mm | 卷取张力 | 30-240m/min |
| 穿带速度 | <1000mm | 延伸率 | 30m/min |
| 开卷张力 | Φ900—Φ1800mm | 机组年产量 | 10KN |
